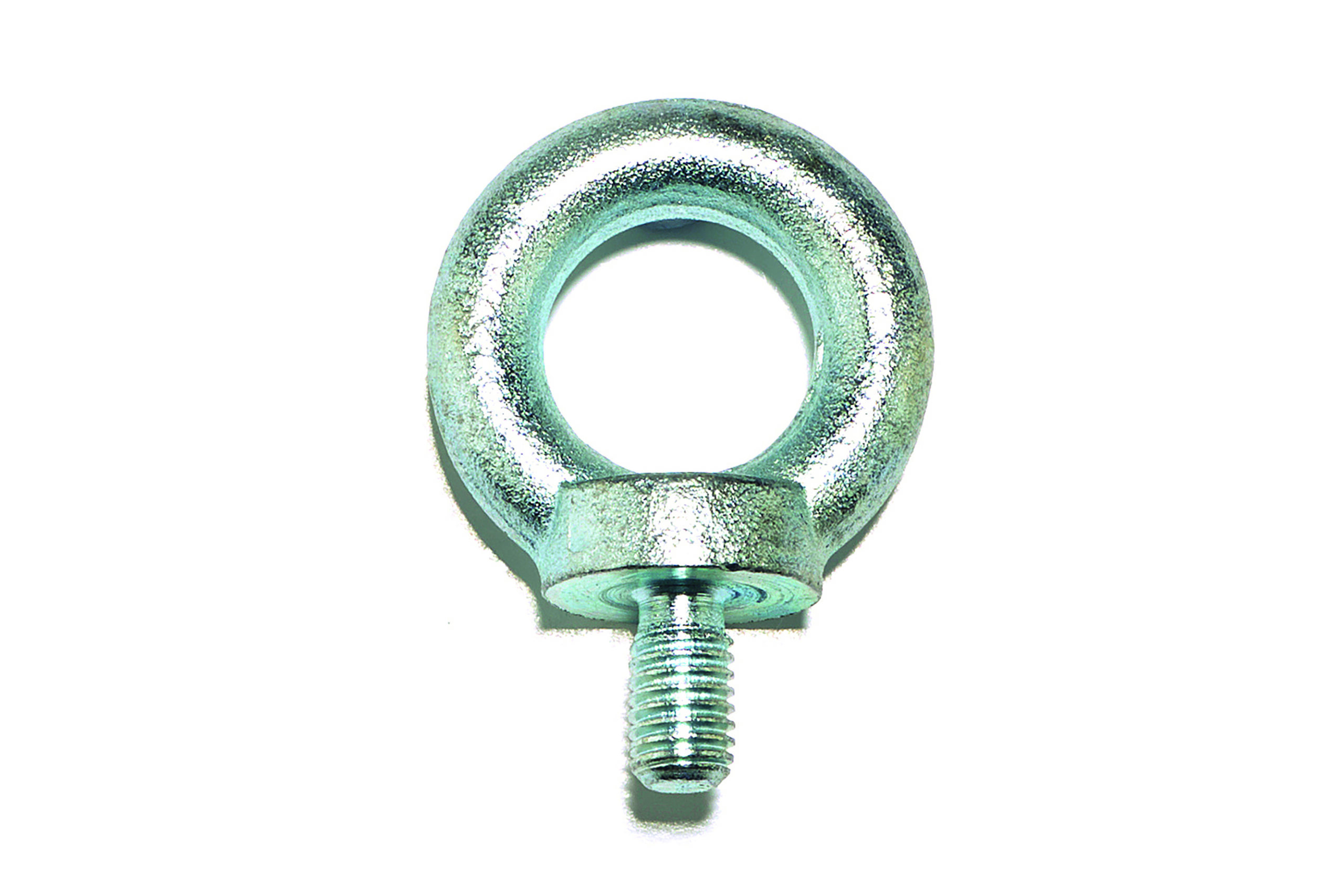

Ringschrauben
Verzinkt, nach DIN 580:2003-08; aus C15E

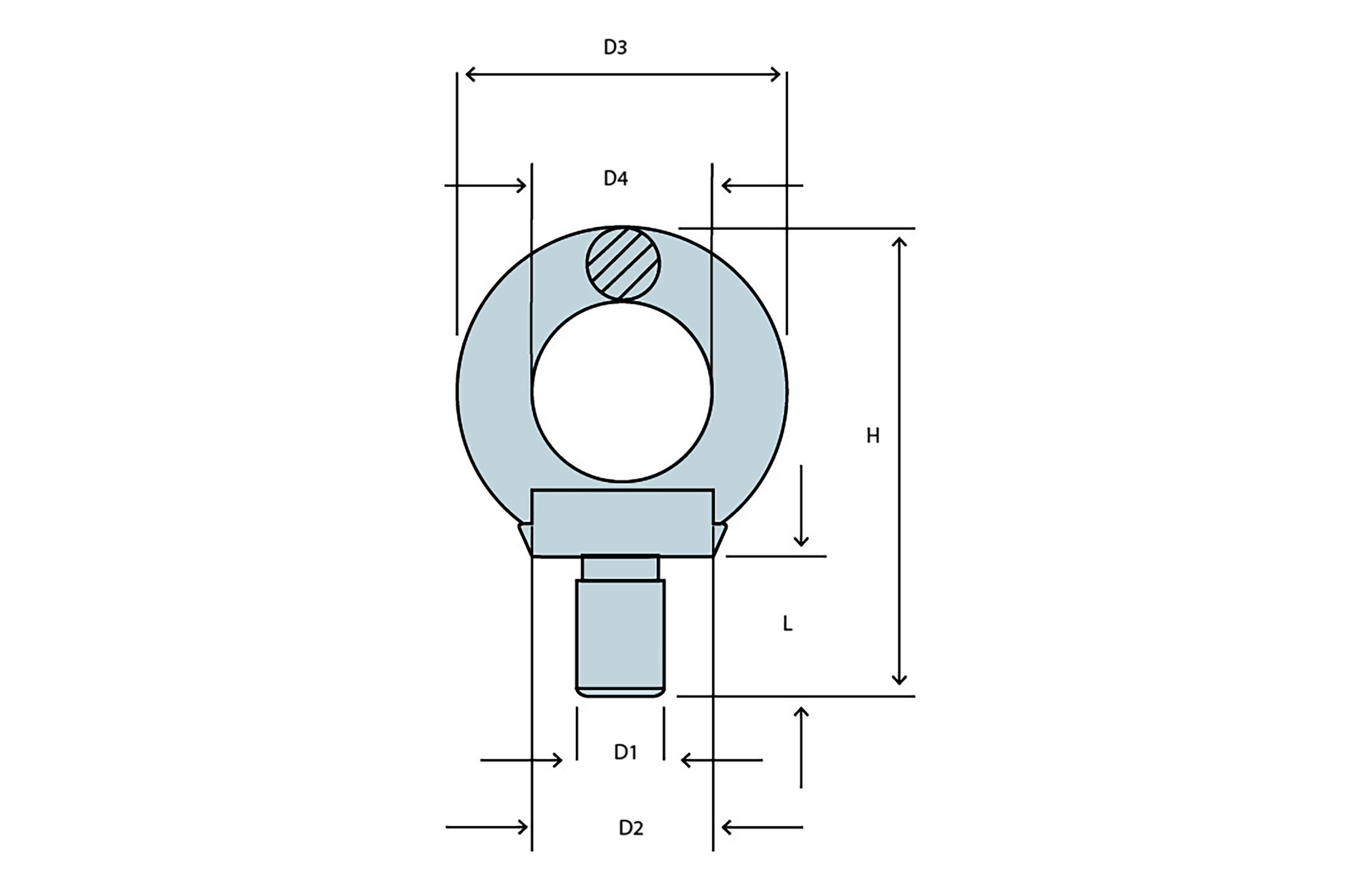

Abmessungen gemäss Grafik
| Artikelnummer | Zulässige Belastung max. | Nenngrösse D1 | D2 | D3 | D4 | H | L | Gewicht / 100 Stück |
| 5032-00060-00-7 | 80 kg | *M 6 | 20 mm | 36 mm | 20 mm | 47 mm | 13 mm | 5 kg |
| 5032-00080-00-7 | 140 kg | M 8 | 20 mm | 36 mm | 20 mm | 49 mm | 13 mm | 5.5 kg |
| 5032-00100-00-7 | 230 kg | M 10 | 25 mm | 45 mm | 25 mm | 63 mm | 17 mm | 10 kg |
| 5032-00120-00-7 | 340 kg | M 12 | 30 mm | 54 mm | 30 mm | 73.5 mm | 20.5 mm | 174 kg |
| 5032-00160-00-7 | 700 kg | M 16 | 35 mm | 63 mm | 35 mm | 89 mm | 27 mm | 29.2 kg |
| 5032-00200-00-7 | 1200 kg | M 20 | 40 mm | 72 mm | 40 mm | 101 mm | 30 mm | 45.4 kg |
* Nenngrösse nicht nach DIN
